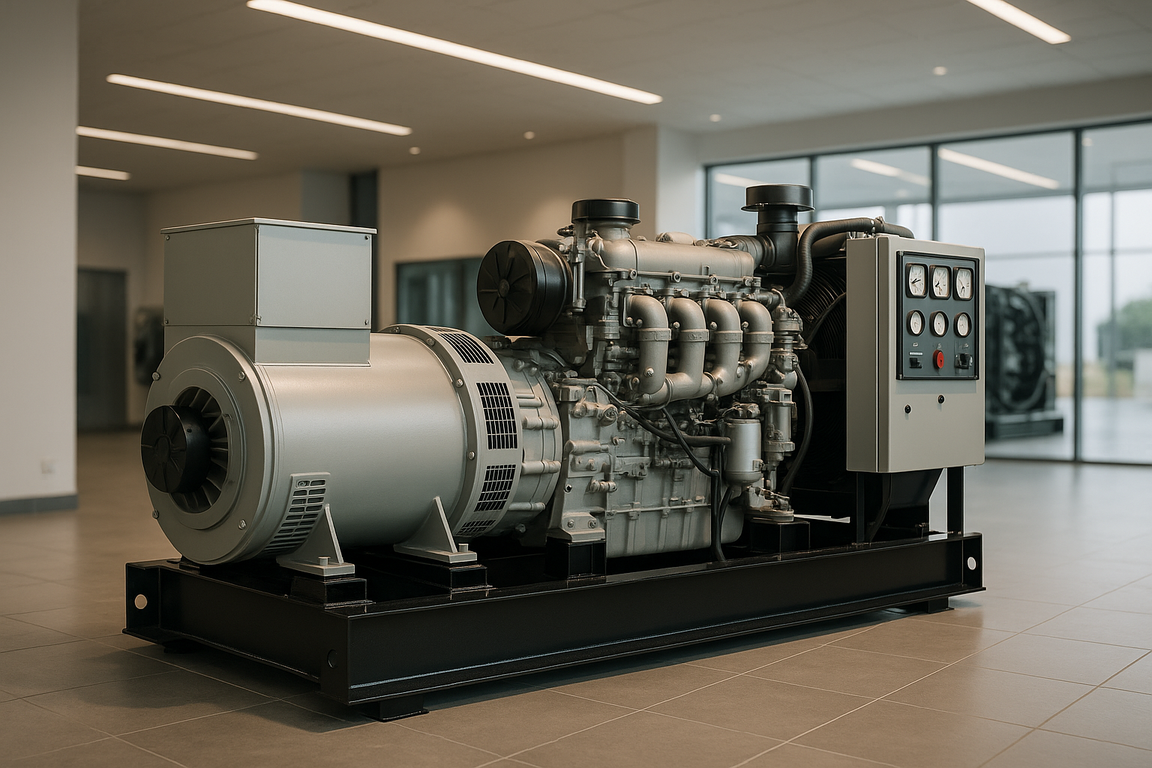

Что такое cos φ генератора и почему реактивная нагрузка снижает полезную мощность
Cos φ генератора – это коэффициент мощности, отношение активной мощности в кВт к полной мощности в кВА на выходе альтернатора. У дизельных ДГУ Elcos паспортный cos φ обычно равен 0.8: генератор на 100 кВА отдаёт в сеть не больше 80 кВт активной мощности, даже если подключить чисто активную нагрузку, а потребители готовы забрать больше. Реактивная составляющая тока – от электродвигателей, трансформаторов, сварочных аппаратов – полезной работы не совершает, но нагружает обмотку статора и провода наравне с активной.
Ниже разбираем разницу между кВА и кВт на конкретных цифрах, показываем, почему реактивная нагрузка съедает часть мощности генератора, зачем производители указывают паспортную мощность именно при cos φ 0.8, чем опережающий коэффициент мощности отличается от отстающего и как учесть cos φ при подборе генератора Elcos под реальный объект.
Кратко: главное
- Cos φ – это доля активной мощности в полной. Формула cos φ = P / S, где P – кВт, S – кВА. При cos φ 0.8 генератор на 100 кВА даёт 80 кВт.
- Реактивная нагрузка не совершает полезной работы, но грузит генератор. Электродвигатели, трансформаторы и сварочные аппараты тянут реактивный ток, который занимает место в токе обмотки наравне с активным.
- Паспортную мощность ДГУ указывают при cos φ 0.8 – это отраслевой ориентир для большинства промышленных генераторов по ISO 8528.
- Если реальный cos φ нагрузки ниже 0.8, генератор нужно подбирать по требуемым кВт, а не по паспортным кВА, иначе активной мощности не хватит при полной токовой загрузке.
- Опережающий cos φ опаснее отстающего: он способен вызвать перевозбуждение альтернатора и требует отдельного согласования с производителем.
Чем кВА отличается от кВт у генератора
кВА – это полная мощность, которую способен отдать альтернатор по нагреву обмотки и допустимому току, а кВт – активная мощность, та часть, что превращается в реальную работу. Свет, тепло, вращение вала – всё это kВт. Между кВА и кВт стоит коэффициент мощности: кВт = кВА x cos φ. Для генератора Elcos на 200 кВА при cos φ 1.0 (чисто активная нагрузка вроде ТЭНов) отдача составит 200 кВт. При том же генераторе и cos φ 0.8 отдача упадёт до 160 кВт – разница в 40 кВт возникает не из-за неисправности машины, а из-за характера нагрузки на её выходе.
Путаница часто начинается с того, что покупатель сравнивает генератор в кВА с потребителем в кВт напрямую, будто это одна и та же величина. Обмотка альтернатора ограничена по току: если ток равен номинальному, а cos φ низкий, кВт на выходе окажется меньше паспортного значения, хотя ток и напряжение останутся в норме. Поэтому при подборе ДГУ Elcos сначала переводят суммарную нагрузку объекта в кВт с учётом её реального cos φ, а уже потом пересчитывают в требуемые кВА генератора.
Как реактивная нагрузка снижает полезную мощность
Асинхронный электродвигатель без частотного преобразователя работает с cos φ в диапазоне 0.75-0.85. Часть тока уходит на создание магнитного поля в статоре и роторе, не превращаясь в механическую работу на валу. Трансформатор на холостом ходу или при малой загрузке тянет cos φ ещё ниже, вплоть до 0.5-0.6. Сварочный трансформатор или инвертор при дуговой сварке нередко показывает cos φ 0.4-0.6: основная часть тока в этот момент реактивная.
Пример на цифрах. Объекту нужно 80 кВт активной мощности. Если нагрузка почти чисто активная (cos φ 0.95), генератору достаточно быть на 84 кВА. Если в нагрузке много электродвигателей и cos φ снижается до 0.7, для тех же 80 кВт активной мощности генератору требуется уже 114 кВА полной мощности – почти на треть больше по току и по массе меди обмотки. Реактивная составляющая физически никуда не девается: она циркулирует между генератором и потребителем, грузит провода, автоматы и саму обмотку, хотя счётчик активной энергии её не учитывает.
| Тип нагрузки | Типичный cos φ | Что это значит для генератора Elcos |
|---|---|---|
| Освещение, электронагрев | 0.95-1.0 | Кг генератора почти полностью совпадают с кВт нагрузки |
| Асинхронный электродвигатель без ПЧ | 0.75-0.85 | Из паспортных кВА реально доступно 75-85% в виде кВт |
| Трансформатор при малой загрузке | 0.5-0.7 | Большая доля тока реактивная, полезная мощность падает |
| Сварочный аппарат, дуговая сварка | 0.4-0.6 | Нужен запас по кВА, обычной кВт-логики недостаточно |
| Офисная техника, серверы с ККМ | 0.95-0.99 | Нагрузка близка к активной, генератор используется почти полностью |
Опережающий и отстающий cos φ генератора – в чём разница
Отстающий (индуктивный) cos φ – обычная ситуация для дизельного генератора Elcos. Ток отстаёт от напряжения из-за электродвигателей, трансформаторов и дросселей. Регулятор напряжения (AVR) справляется с этим штатно: в пределах паспортного диапазона 0.8-1.0 отстающего cos φ генератор работает без ограничений и без дополнительных настроек.
Опережающий (ёмкостный) cos φ возникает, когда в сети много конденсаторных батарей компенсации реактивной мощности или протяжённых кабельных линий, а активная нагрузка мала. Для синхронного генератора это опаснее: ток опережает напряжение, и альтернатор рискует уйти в самовозбуждение с ростом напряжения вместо его стабилизации. Производитель обычно ограничивает работу с опережающим cos φ отдельным пунктом руководства, и превышать этот предел без согласования с Elcos не стоит – перевозбуждение обмотки ведёт к перегреву и ускоренному старению изоляции.
Генератор выбирают не по паспортным кВА, а по реальному cos φ нагрузки: при отстающем коэффициенте мощности ниже расчётного значения активной мощности всегда не хватает, а опережающий cos φ требует отдельного согласования с производителем альтернатора.
Общий принцип подбора генераторных установок по ISO 8528
Как подобрать генератор Elcos с учётом cos φ
Первый шаг – посчитать суммарную активную мощность объекта в кВт и определить средневзвешенный cos φ нагрузки, а не брать паспортные кВт потребителей по отдельности. Если в нагрузке преобладают электродвигатели без частотных преобразователей, закладывают cos φ 0.75-0.8. Если это офис и освещение – берут 0.9-0.95.
Дальше активную мощность переводят в кВА по той же формуле кВА = кВт / cos φ и сравнивают с паспортной мощностью генератора при стандартном cos φ 0.8. Например, для объекта на 160 кВт при cos φ 0.75 нужно 213 кВА полной мощности – здесь уже стоит смотреть линейку ДГУ Elcos на 200 кВт и выше с запасом. Отдельно проверяют пусковые токи крупных двигателей и совместимость по cos φ со сварочным оборудованием и ИБП, если они есть на объекте.
Частые ошибки при расчёте мощности генератора
Первая ошибка – подбор генератора по сумме паспортных кВт потребителей без учёта cos φ: список нагрузок в кВт складывают напрямую и получают заниженную требуемую мощность. Вторая – применение одного усреднённого cos φ 0.8 ко всем видам нагрузки, включая сварочное оборудование, где коэффициент мощности заметно ниже. Третья – игнорирование опережающего cos φ при большом количестве конденсаторных батарей компенсации на объекте. Четвёртая – расчёт без учёта пусковых токов: даже правильно подобранный по cos φ генератор может не вытянуть прямой пуск крупного электродвигателя, если пусковой ток не заложен отдельно.
Часто задаваемые вопросы
Что такое cos φ генератора?
Cos φ генератора – это коэффициент мощности, отношение активной мощности в кВт к полной мощности в кВА на выходе альтернатора. Он показывает, какая доля полной мощности превращается в полезную работу, а какая циркулирует как реактивная составляющая тока.
Почему генераторы Elcos указывают мощность в кВА, а не только в кВт?
кВА – мощность по нагреву обмотки и допустимому току альтернатора, она не зависит от характера нагрузки. кВт – реальная отдача, которая меняется вместе с cos φ подключённых потребителей. Поэтому в паспорте генератора указывают кВА при стандартном cos φ 0.8 и отдельно кВт при этом же условии.
Что произойдёт, если нагрузка сильно реактивная и cos φ ниже 0.8?
Активной мощности будет меньше, чем в паспорте генератора при стандартном cos φ. Например, генератор на 100 кВА при cos φ 0.6 отдаст только 60 кВт вместо паспортных 80 кВт, хотя по току и напряжению будет работать в номинальном режиме.
Чем опасен опережающий cos φ для генератора Elcos?
Опережающий (ёмкостный) cos φ способен вызвать перевозбуждение обмотки альтернатора и рост напряжения вместо его стабилизации. Работу с таким режимом нагрузки нужно согласовывать отдельно, ориентируясь на предел, указанный производителем в руководстве по эксплуатации.
Как учитывать cos φ при подборе генератора Elcos?
Считают суммарную активную мощность объекта в кВт при реальном средневзвешенном cos φ нагрузки, переводят её в кВА по формуле кВА = кВт / cos φ и сравнивают с паспортной мощностью генератора. Для нагрузки с электродвигателями и сваркой закладывают cos φ 0.7-0.8, для освещения и офисной техники – 0.9-0.95.
Итог: как выбрать генератор Elcos под нагрузку
Генератор подбирают не по табличным кВА, а по реальному cos φ подключённой нагрузки: чем больше в ней электродвигателей, трансформаторов и сварочного оборудования, тем ниже коэффициент мощности и тем больше запас по кВА нужен сверх расчётных кВт. Посчитайте суммарную активную мощность объекта, определите средневзвешенный cos φ и сравните с паспортными данными техники.
Актуальные модели и мощностные ряды удобно смотреть в каталоге дизельных генераторов Elcos, а для объектов с нагрузкой от 100 кВт – в разделе генераторов Elcos на 100 кВт и генераторов Elcos на 200 кВт. Общее определение коэффициента мощности и физика реактивной мощности разобраны в статье «Коэффициент мощности» в Википедии.
