Вентиляция и приток воздуха в помещении с дизельным генератором: нормы и расчёт
Вентиляция помещения дизельного генератора — обязательное условие безопасной и надёжной работы ДГУ. Правило простое: приток свежего воздуха должен быть достаточен для горения топлива в двигателе и отвода тепла от радиатора, а выхлопные газы должны выводиться полностью наружу через отдельный газоход. Без грамотно рассчитанного воздухообмена генератор перегревается, теряет мощность, а концентрация CO в помещении достигает опасного уровня за считанные минуты.
Ниже разбираем, как устроена система вентиляции машинного зала ДГУ, как рассчитать требуемый воздухообмен и какие нормы регулируют эти параметры. Материал рассчитан на технических специалистов, которые проектируют или эксплуатируют помещение с дизельным генератором Elcos.
Кратко: главное
- Вентиляция помещения ДГУ решает три задачи: подача воздуха на горение, отвод тепла от радиатора и обеспечение допустимого уровня CO в помещении. Все три — критичны.
- Охлаждение радиатора требует в 10–20 раз больше воздуха, чем горение. Именно тепловой поток радиатора определяет сечение приточного и вытяжного каналов.
- Выхлопные газы выводятся отдельным газоходом — никогда не смешиваются с вентиляционным воздухом помещения.
- Расчёт воздухообмена ведут по тепловыделению ДГУ: из паспорта берут мощность тепловыделения на радиатор (кВт) и считают расход воздуха Q = P / (ρ · c · ΔT).
- Для большинства дизельных генераторов мощностью 100–500 кВт требуются вентиляционные проёмы площадью 0,5–3 м² и принудительная вытяжка через осевой вентилятор или прямой выброс от кожуха радиатора.
Почему вентиляция помещения дизельного генератора — не опция, а требование
Дизельный генератор — мощный источник тепла и токсичных газов одновременно. Типовой четырёхтактный дизельный двигатель преобразует в полезную электрическую мощность около 35–42% энергии сгорания топлива. Остальное уходит в тепло: примерно 30–35% рассеивает система охлаждения через радиатор, ещё 25–30% уносит выхлоп, и несколько процентов отдаёт нагретый блок двигателя в окружающий воздух. Для агрегата мощностью 200 кВт это означает суммарное тепловыделение на уровне 300–400 кВт — сравнимо с несколькими десятками бытовых тепловентиляторов, работающих одновременно в одном помещении.
Если тепло не отводить принудительно, температура воздуха в машинном зале быстро растёт, перегревается двигатель, срабатывает термозащита и агрегат аварийно останавливается. При плохой вентиляции страдает также моторное масло (ускоренное окисление), аккумуляторная батарея (саморазряд и деградация), силовые кабели и автоматика. Параллельная угроза — продукты сгорания. Даже при правильно спроектированном газоходе микроутечки CO через неплотности коллектора или глушителя создают накопительный эффект в плохо вентилируемом помещении. ПДК оксида углерода в воздухе рабочей зоны — 20 мг/м³ (ГОСТ 12.1.005), а при концентрации 0,1% объёмных (около 1150 мг/м³) человек теряет сознание за несколько минут.

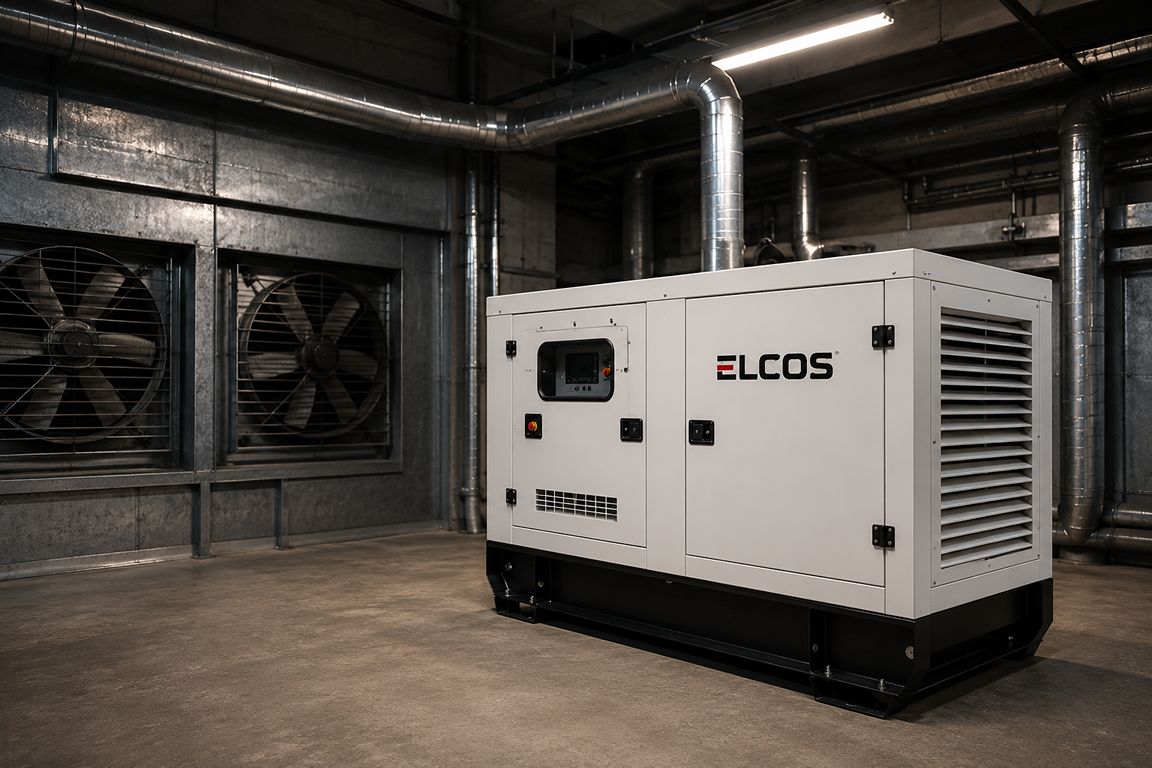

Из чего состоит система вентиляции машинного зала ДГУ
Правильная система вентиляции включает три независимых контура. Первый — приточная вентиляция: поступление свежего наружного воздуха через жалюзийные решётки или утеплённые клапаны в нижней или средней части стены. Воздух поступает к радиатору двигателя, обеспечивая его охлаждение. Второй — вытяжная вентиляция: удаление горячего воздуха, прошедшего через радиатор, через проём в верхней части стены или в кровле. Именно здесь сосредоточен основной тепловой поток: температура воздуха за радиатором на 10–20°C выше, чем на входе, а объём этого потока — главный параметр для расчёта сечений. Третий контур — газоход: вывод выхлопных газов двигателя наружу по утеплённой трубе с компенсаторами вибрации. Газоход абсолютно отдельен от вентиляционной системы — их смешение недопустимо и смертельно опасно.
Многие производители дизельных агрегатов, в том числе Elcos, выполняют радиатор с прямым выбросом: вентилятор радиатора встроен в кожух и создаёт направленный поток от двигателя к вытяжному проёму. В этом случае основная задача проектировщика — обеспечить достаточный беспрепятственный приток воздуха с противоположной стороны и корректный канал отвода. Если же генератор устанавливается в кожухе (контейнерное исполнение), производитель уже рассчитал воздухообмен в пределах кожуха, и задача монтажника сводится к организации воздуховодов к кожуху и от него.
Расчёт воздухообмена: методика и формулы
Расчёт начинается с теплового баланса, а не с таблиц «норм на кВт». Отправная точка — паспортные данные конкретной ДГУ: мощность тепловыделения на радиатор (Q_rad, кВт) и расход воздуха через радиатор (V_rad, м³/мин или м³/ч). Эти значения указывает производитель в технической документации на агрегат.
Если расход воздуха через радиатор не задан явно, его рассчитывают по формуле теплообмена:
Q_вент = P_рад / (ρ · c_p · ΔT)
где P_рад — тепловая мощность, отдаваемая радиатором (кВт), ρ — плотность воздуха (~1,2 кг/м³ при 20 °C), c_p — удельная теплоёмкость воздуха (~1,005 кДж/(кг·К)), ΔT — допустимый перепад температур воздуха до и после радиатора (обычно принимают 10–15 °C). При ΔT = 10 °C и P_рад = 100 кВт получим Q_вент ≈ 500 м³/мин — это значительный поток, требующий проёма сечением не менее 0,7–1,0 м² при скорости воздуха 8–10 м/с.
К расходу на охлаждение радиатора добавляют воздух на горение в двигателе. Для дизельного двигателя расход воздуха на горение составляет ориентировочно 6–8 м³/мин на 100 кВт мощности двигателя — это в 10–20 раз меньше потока на охлаждение радиатора. Поэтому расчётным является именно тепловой поток через радиатор, а воздух на горение «укладывается» в него с большим запасом.
Дополнительно учитывают общеобменную вентиляцию помещения: не менее 5–10 кратного воздухообмена в час для удаления теплоизлучения от горячих поверхностей двигателя и корпуса генератора. Для помещения объёмом 200 м³ это 1 000–2 000 м³/ч фоновой вентиляции, которую обычно перекрывает основной поток через радиатор.
Нормы и требования по вентиляции помещений ДГУ
Нормативная база охватывает несколько уровней: отраслевые стандарты, противопожарные нормы и санитарные требования. Ключевые российские документы, которые применяют при проектировании помещений ДГУ:
- СП 5.13130.2009 / СП 484.1311500.2020 — требования к системам автоматического пожаротушения и пожарной сигнализации, в том числе для машинных залов с ДВС.
- СП 60.13330.2020 (Отопление, вентиляция и кондиционирование) — нормы воздухообмена для производственных помещений с выделением вредностей и тепла.
- ГОСТ 12.1.005-88 (ССБТ) — предельно допустимые концентрации вредных веществ в воздухе рабочей зоны (CO — 20 мг/м³).
- Международный стандарт ISO 8528 регламентирует испытания и характеристики дизель-генераторных установок, включая требования к условиям эксплуатации и допустимые температуры охлаждающей среды.
- Инструкция по эксплуатации конкретной ДГУ — в ней производитель указывает допустимую температуру воздуха на входе в радиатор и минимальный расход охлаждающего воздуха. Для агрегатов Elcos эти данные приведены в паспорте на каждую модель.
На практике проектировщики ориентируются прежде всего на паспортные требования производителя ДГУ и данные теплового баланса. Нормы СП задают нижнюю планку, но реальный расчёт всегда исходит из конкретных цифр агрегата.
Параметры воздуховодов и скоростные режимы
Размеры вентиляционных проёмов определяют по расходу воздуха и допустимой скорости. Скорость воздуха в приточном проёме (жалюзийной решётке) рекомендуют держать в диапазоне 5–8 м/с: при меньшей скорости сечение проёма становится нерационально большим, при большей — растёт аэродинамическое сопротивление и шум. Для вытяжного канала допустима несколько бо́льшая скорость — 8–12 м/с.
Приточный проём должен располагаться так, чтобы воздух попадал непосредственно к радиатору генератора. Хаотичная подача воздуха в общий объём помещения, без направления к радиатору, резко снижает эффективность охлаждения: часть потока «закорачивается» рядом с вытяжным проёмом, не достигая радиатора. Для длинных машинных залов с несколькими агрегатами предусматривают приточные каналы с направляющими к каждой ДГУ.
Вытяжной проём располагают на противоположной от притока или верхней части стены, так как горячий воздух поднимается вверх. При использовании осевого вентилятора (принудительная вытяжка) его производительность должна перекрывать расчётный воздухообмен с запасом 10–20%. При естественной вытяжке (гравитационный напор) — необходимо убедиться, что перепада температур достаточно для обеспечения требуемого расхода: это работает при относительно небольших проёмах и умеренных температурах наружного воздуха.
Особые условия: зима, шумозащита и контейнерное исполнение
Зимний режим — отдельная задача. В мороз холодный наружный воздух мгновенно охлаждает радиатор при запуске, что может вызвать термоудар по блоку или нарушить прогрев двигателя. Для регионов с расчётной температурой наружного воздуха ниже −15 °C предусматривают управляемые жалюзи (мотоприводные клапаны) с автоматическим открытием по сигналу запуска, а также подогрев приточного воздуха для поддержания температуры в помещении не ниже +5…+10 °C в дежурном режиме. Стартер и аккумулятор ДГУ также требуют положительных температур.
При шумозащите помещения (что актуально для городских объектов) вентиляционные каналы оснащают звукопоглощающими вставками — секционными глушителями на базе минеральной ваты. Это увеличивает аэродинамическое сопротивление канала, и при расчёте вентилятора его учитывают в запасе напора. Для контейнерных исполнений агрегатов Elcos вентиляционный тракт и глушители уже интегрированы в конструкцию кожуха, и задача сводится к подключению правильных воздуховодов снаружи.
| Параметр | Типовые значения / ориентир | Примечание |
|---|---|---|
| Расход воздуха на охлаждение радиатора | 250–600 м³/мин на 100–200 кВт мощности ДГУ | Берётся из паспорта ДГУ; считается по формуле Q = P_рад / (ρ · cp · ΔT) |
| Расход воздуха на горение | 6–8 м³/мин на 100 кВт мощности двигателя | Значительно меньше потока на охлаждение; не является расчётным |
| Скорость воздуха в приточном проёме | 5–8 м/с | При меньшей — большое сечение; при большей — шум и сопротивление |
| Скорость в вытяжном канале | 8–12 м/с | С принудительной вытяжкой; естественная тяга требует бо́льшего сечения |
| Допустимый перепад температур ΔT на радиаторе | 10–15 °C | Превышение ΔT = перегрев; уточняется по паспорту генератора |
| Кратность общеобменной вентиляции помещения | 5–10 крат/ч | Для отвода остаточного тепла и поддержания ПДК вредных веществ |
| ПДК оксида углерода (CO) в рабочей зоне | 20 мг/м³ (ГОСТ 12.1.005) | Контролируется газоанализаторами; выхлоп — только через газоход наружу |
| Минимальная температура воздуха в помещении (зима) | +5…+10 °C (дежурный режим) | Для надёжного пуска и работы аккумулятора |
Расчёт вентиляции машинного зала ДГУ всегда начинается с паспортных тепловых данных конкретного агрегата. Таблицы «норм воздухообмена на кВт» дают лишь первичный ориентир; реальное сечение каналов определяется тепловым балансом, допустимым перепадом температур и аэродинамикой конкретного помещения.
Методика проектирования вентиляции машинных залов с ДВС (общеотраслевая инженерная практика)
Типичные ошибки при проектировании вентиляции ДГУ
Самые распространённые просчёты повторяются из объекта в объект. Первый — подбор проёмов «по мощности кВт» без теплового расчёта: берут «правило 0,1 м² на 100 кВт», игнорируя реальный тепловой поток радиатора конкретной модели. В итоге мощные агрегаты перегреваются уже при первом нагрузочном испытании. Второй — смешение вентиляции и газохода: проектировщик выводит выхлопную трубу в вентиляционный канал или через тот же проём, что создаёт прямую угрозу отравления CO. Третий — приток без направления к радиатору: жалюзи располагают далеко от агрегата или в торце помещения, воздух идёт в обход радиатора, охлаждение неэффективно. Четвёртый — игнорирование зимнего режима: управляемые клапаны не предусмотрены, в мороз холодный воздух при каждом старте бьёт по горячему двигателю или не даёт прогреться. Пятый — отсутствие запаса по производительности вентилятора: принудительная вытяжка подобрана «в ноль», без учёта загрязнения фильтров, гидравлических потерь в глушителях и летних температурных пиков.
Часто задаваемые вопросы
Как рассчитать воздухообмен для помещения с дизельным генератором?
Исходные данные — из паспорта ДГУ: тепловая мощность на радиатор (P_рад, кВт) и допустимая температура охлаждающего воздуха. Расход воздуха считают по формуле Q = P_рад / (ρ · c_p · ΔT), где ρ ≈ 1,2 кг/м³, c_p ≈ 1,005 кДж/(кг·К), ΔT — допустимый перепад температуры на радиаторе (обычно 10–15 °C). К результату добавляют воздух на горение (~6–8 м³/мин на 100 кВт) и общеобменную вентиляцию (5–10 крат/ч по объёму помещения).
Можно ли использовать естественную вентиляцию для ДГУ?
Для небольших агрегатов мощностью до 30–50 кВт при правильно расположенных приточных и вытяжных проёмах естественная вентиляция допустима. Для более мощных установок, а также при размещении в подвале или закрытом помещении без хорошей тяги — необходима принудительная вытяжка с осевым или центробежным вентилятором, обеспечивающим расчётный расход воздуха с запасом 10–20%.
Нужен ли отдельный газоход или можно выводить выхлоп через общее вентиляционное отверстие?
Отдельный газоход — обязательное требование. Выхлопные газы дизельного двигателя содержат CO, оксиды азота и сажу; их смешение с вентиляционным воздухом помещения категорически недопустимо по санитарным и противопожарным нормам. Газоход выполняют из жаропрочной стали с теплоизоляцией, с компенсаторами вибрации на выходе из двигателя и выводом трубы выше уровня кровли здания.
Какая температура воздуха допустима в помещении с работающим генератором?
Рабочая температура в машинном зале при работающем агрегате не должна превышать температуру воздуха на входе в радиатор, указанную производителем, — как правило, +40–45 °C максимум. Для работающего персонала нормы санитарных правил ограничивают температуру в рабочей зоне (СанПиН 1.2.3685-21). Дежурный режим — не ниже +5…+10 °C для надёжного пуска и работы АКБ.
Как связаны вентиляция и мощность дизельного генератора?
Связь прямая: чем выше электрическая мощность ДГУ, тем больше тепла выделяет радиатор и тем больший поток воздуха требуется для охлаждения. Для генератора мощностью 100 кВт типичный расход охлаждающего воздуха — 250–300 м³/мин, для 500 кВт — 1 200–1 500 м³/мин. Эти значения берут из паспорта конкретной модели; для агрегатов Elcos они указаны в технической документации.
Как проверить вентиляцию и подобрать генератор под готовое помещение
Если помещение уже построено, оцените фактическое сечение приточного и вытяжного проёмов и рассчитайте максимально допустимую тепловую нагрузку по обратной формуле: P_рад = Q · ρ · c_p · ΔT. Это укажет, агрегат какой мощности «влезет» в готовые проёмы без перегрева. Затем подберите модель ДГУ, тепловые характеристики которой вписываются в этот лимит.
Посмотреть модельный ряд дизельных агрегатов и их технические параметры можно в каталоге генераторов Elcos. Пример агрегата с полными паспортными данными, включая расход охлаждающего воздуха, — генератор Elcos GE.AI.176/165.BF+011. Общее описание класса оборудования и принципы его работы приведены в статье «Дизельная электростанция» в Википедии.
